[DirectX] Triangle, Rectangle



왼손 좌표계 / 오른손 좌표계



왼손 좌표계     - 시계방향으로 그려야 그려진다

오른손 좌표계 - 반시계방향으로 그려야 그려진다



왼손 좌표계

오른손 좌표계









Triangle



VertexBuffer

vertices[0].Position = Vector3(-0.5f, +0.0f, 0.0f);
vertices[1].Position = Vector3(+0.0f, +0.5f, 0.0f);
vertices[2].Position = Vector3(+0.5f, +0.0f, 0.0f);

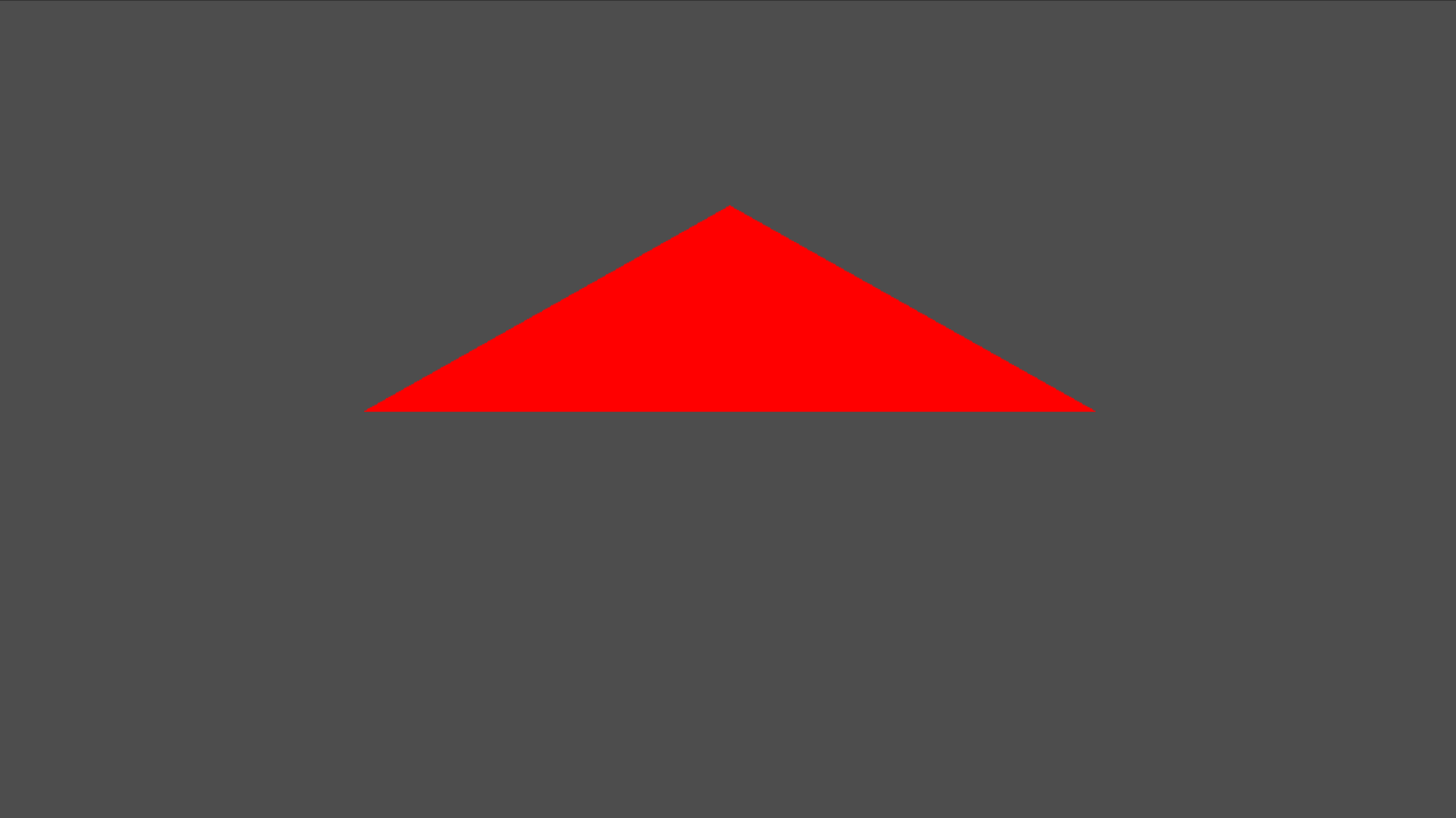

TriangleList







vertices[0].Position = Vector3(-0.5f, +0.0f, 0.0f);
vertices[1].Position = Vector3(+0.5f, +0.0f, 0.0f);
vertices[2].Position = Vector3(+0.0f, +0.5f, 0.0f);



반시계 방향으로 그리면 보이지 않는다









VertexBuffer2

vertices2[0].Position = Vector3(-0.5f, -0.5f, 0.0f);
vertices2[1].Position = Vector3(+0.0f, +0.0f, 0.0f);
vertices2[2].Position = Vector3(+0.5f, -0.5f, 0.0f);

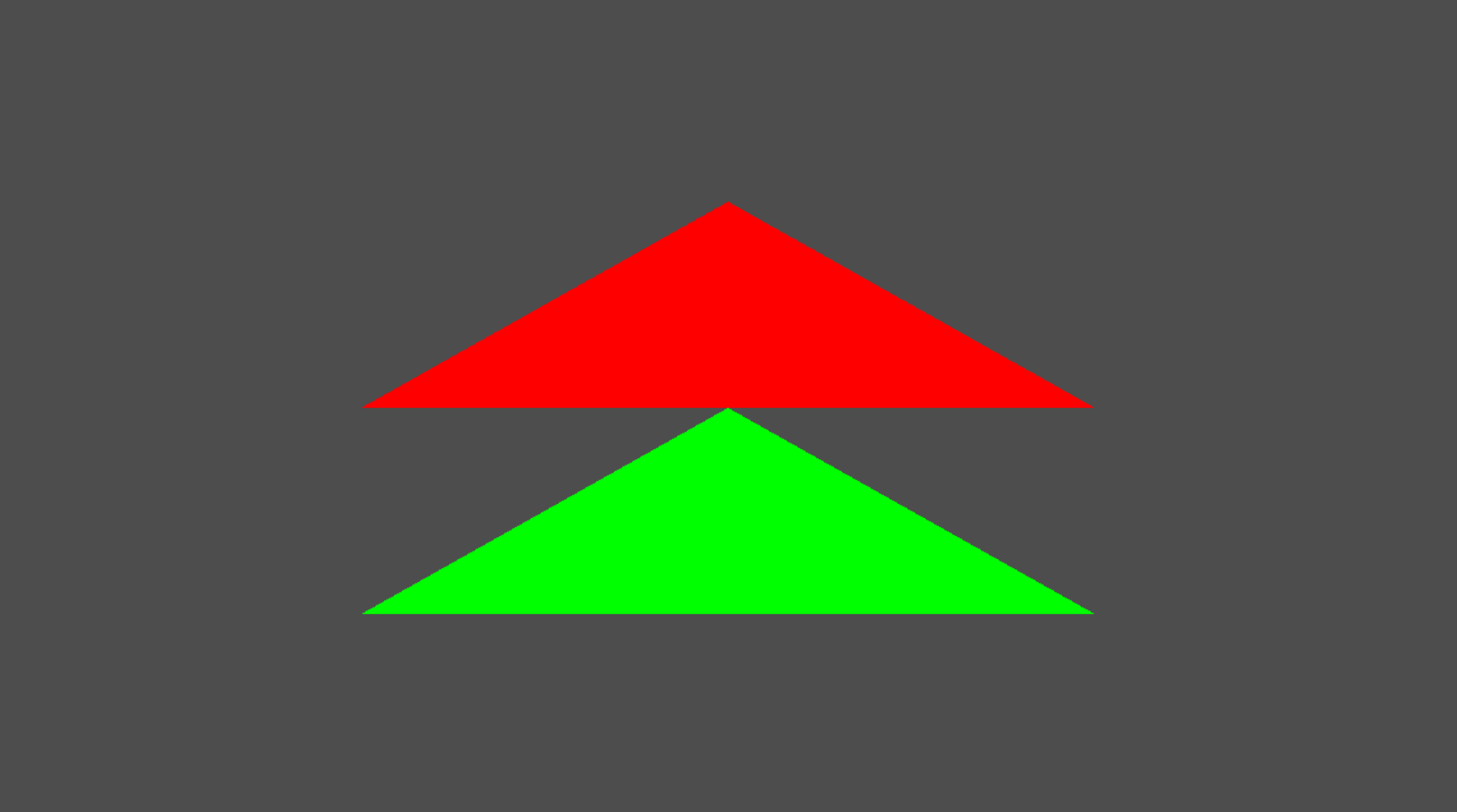

VertexBuffer, VertexBuffer2 그리기, TriangleList

















Rectangle



vertices[0].Position = Vector3(-0.5f, -0.5f, 0.0f);
vertices[1].Position = Vector3(-0.5f, +0.5f, 0.0f);
vertices[2].Position = Vector3(+0.5f, -0.5f, 0.0f);

vertices[3].Position = Vector3(+0.5f, -0.5f, 0.0f);
vertices[4].Position = Vector3(-0.5f, +0.5f, 0.0f);
vertices[5].Position = Vector3(+0.5f, +0.5f, 0.0f);

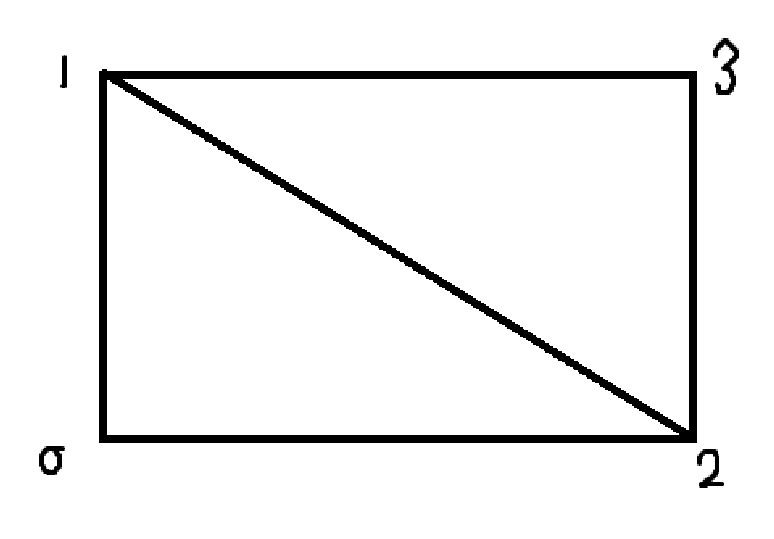

0 1 2 - 2 1 3 (시계방향으로)

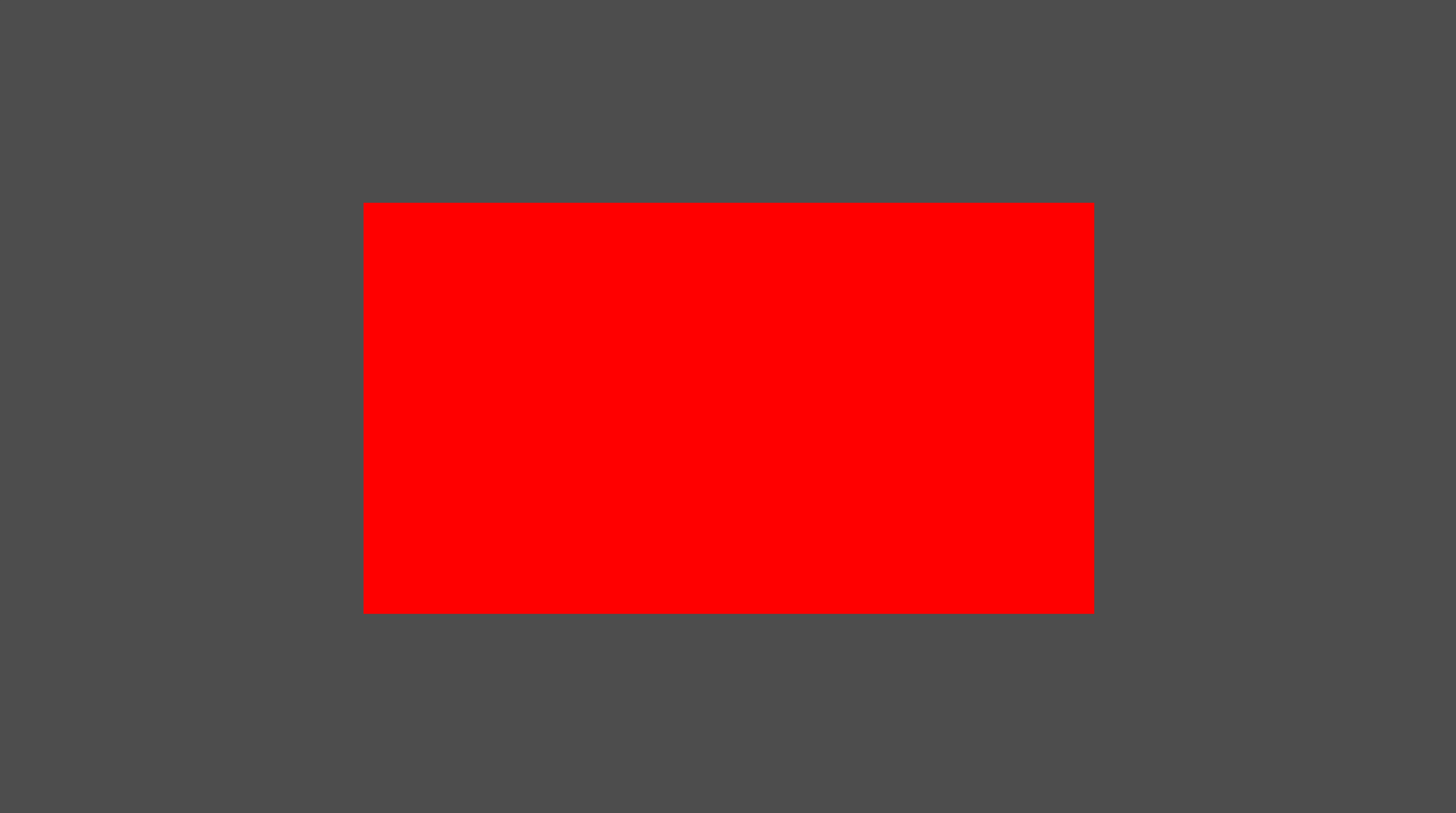

Rect







RasterizerState FillMode_Wireframe
{
    FillMode = Wireframe;
};


technique11 T0
{
	pass P0
    {
        SetRasterizerState(FillMode_Wireframe);

    	SetVertexShader(CompileShader(vs_5_0, VS()));
        SetPixelShader(CompileShader(ps_5_0, PS_R()));
    }

}



셰이더의 Rasterizer에서 FillMode를 Wireframe으로 설정해준다

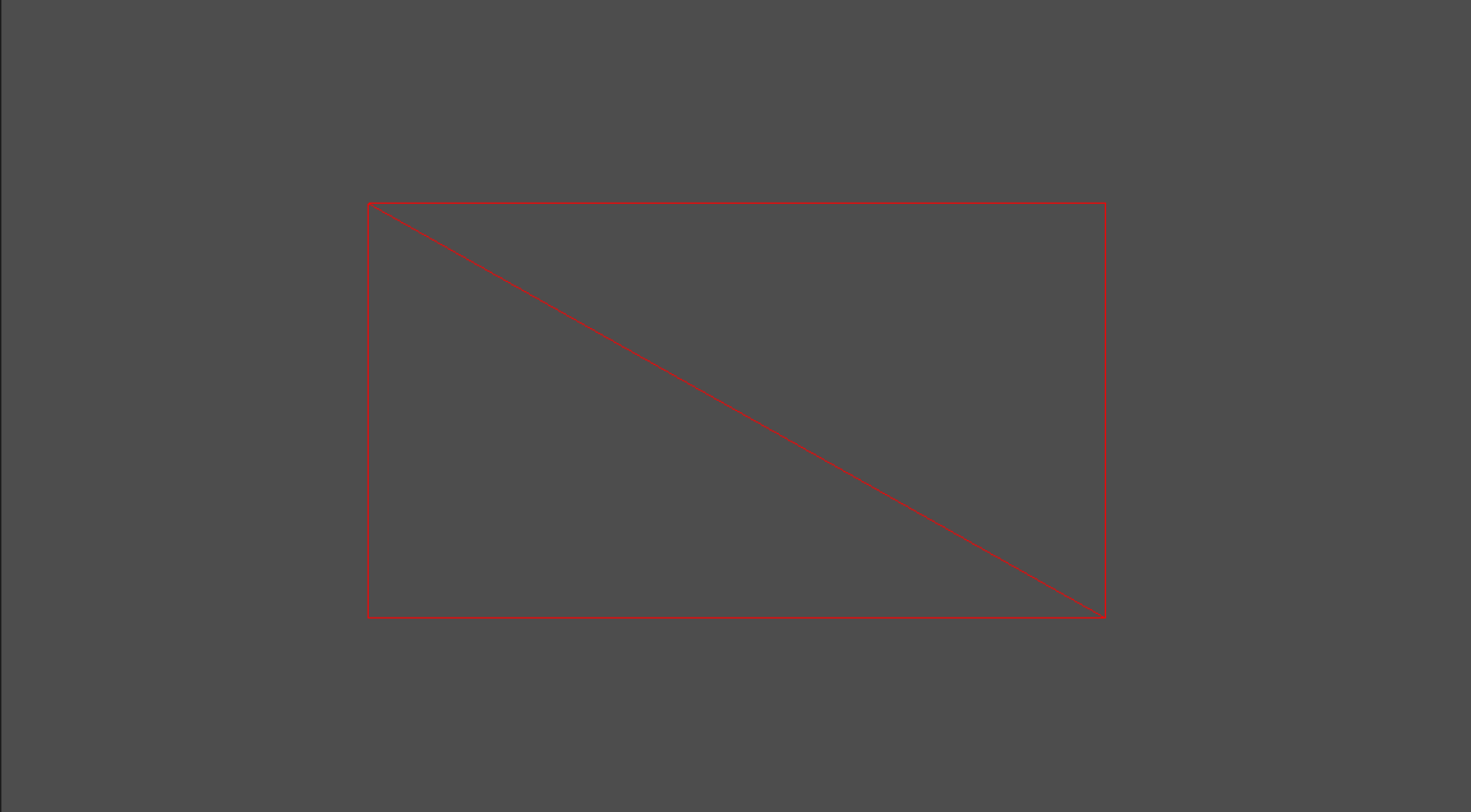

Rect_Wireframe









Update



if (Keyboard::Get()->Press(VK_RIGHT))
	vertices[0].Position.x += 1.0f * Time::Delta();

else if (Keyboard::Get()->Press(VK_LEFT))
	vertices[0].Position.x -= 1.0f * Time::Delta();

//Update된 변수들을 GPU에 넘겨주는 과정
D3D::GetDC()->UpdateSubresource(vertexBuffer, 0, NULL, vertices, sizeof(Vertex) * 6, 0);

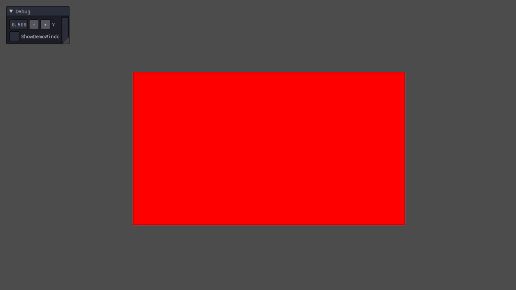

ImGui 유저 인터페이스를 사용하여 좌표 움직이기



좌표가 -0.5 아래로 내려가면 그리기 순서가 바뀌어서 보이지 않게 된다
