[컴퓨터 구조] 캐시 메모리, 주기억장치





캐시메모리(Cache Memory)



• 캐시



CPU와 주기억장치의 속도차이에 따른 성능 저하를 줄이기 위해 임시로 지역성을 만들어서 저장해두는것

테이블 형태로 캐시 라인에 적재







• 블럭(Block)



캐시와 메모리 간의 데이터 교환 단위

Block이 클수록 지역성이 늘어난다







• Mapping Function



어떤 주기억장치 블록들이 어느 캐시 라인을 공유할 것인지 결정하는 법 ( 어느 정보를 캐시에 넣을지 선택하는 것 )



직접 사상

캐시 라인의 위에서부터 차곡차곡 넣는 것



완전-연관 사상

임의의 캐시 라인에 적재하는 것



세트(집합)-연관 사상

직접 사상도 가능, 완전-연관 사상도 가능







• Replace Algorithm



캐시가 꽉 찼을때 어떤 블록을 지울 것인지

Random

FIFO ( First In First Out )

최적 ( Optimal ) - 향후 참조되지 않을 블록 교체 / 비현실적 방식

LFU ( Least Frequently Used )

LRU ( Least Recently Used )









더티 플래그 ( Dirty Flag )



불필요한 작업을 피하기 위해서 실제로 필요할 때까지 그 일을 미룬다

필요할 때 : 연산이 되어야할 때 ( 바뀌었을 때 )





더티플래그 사용 X



배 이동

-> 배 위치 재계산

-> 막대 위치 재계산

-> 해적 위치 재계산

-> 앵무새 위치 재계산

막대 이동

-> 막대 위치 재계산 2

-> 해적 위치 재계산 2

-> 앵무새 위치 재계산 2

해적 이동

-> 해적 위치 재계산 3

-> 앵무새 위치 재계산 3

앵무새 이동

-> 앵무새 위치 재계산 4



더티플래그 사용  O

배 이동

막대 이동

해적 이동

앵무새 이동

- 렌더링 -

-> 배 위치 재계산

-> 막대 위치 재계산

-> 해적 위치 재계산

-> 앵무새 위치 재계산





장면 그래프 (Scene Graph)

씬을 그릴 정보들이 들어가있다

주로 트리 형태로 구성한다







---



주기억장치







성능향상 기법



메모리 인터리빙 ( Memory Interleaving )



메모리 번지를 일정 개수마다 묶어서 그룹(모듈)으로 나누고

그 그룹에 연속적인 주소를 부여해서 동시에 접근이 가능하게 한다









메모리 저장방식

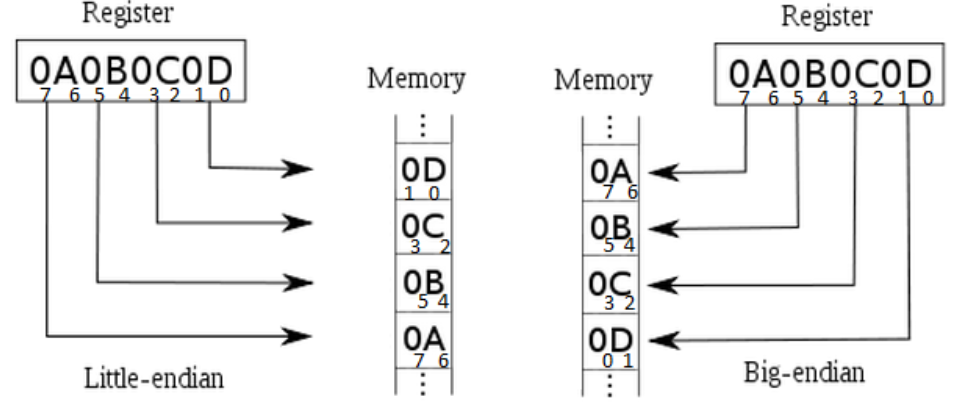

• 엔디안



바이트 배열을 저장할때 어떤 순서로 저장할 것인가

Byte Order : 바이트 배열의 순서



빅 엔디안 : 큰 단위가 앞으로

리틀 엔디안 : 작은 단위가 앞으로, 윈도우에서 사용

미들 엔디안 : 빅+리틀 둘 다 사용하는 것 또는 둘 다 사용하지 않는 것





슬랙 공간 ( Slack Space )

램 슬랙 : 단편화
