[컴퓨터구조] 보조기억 장치 RAID, NAS, DAS, 입출력 장치

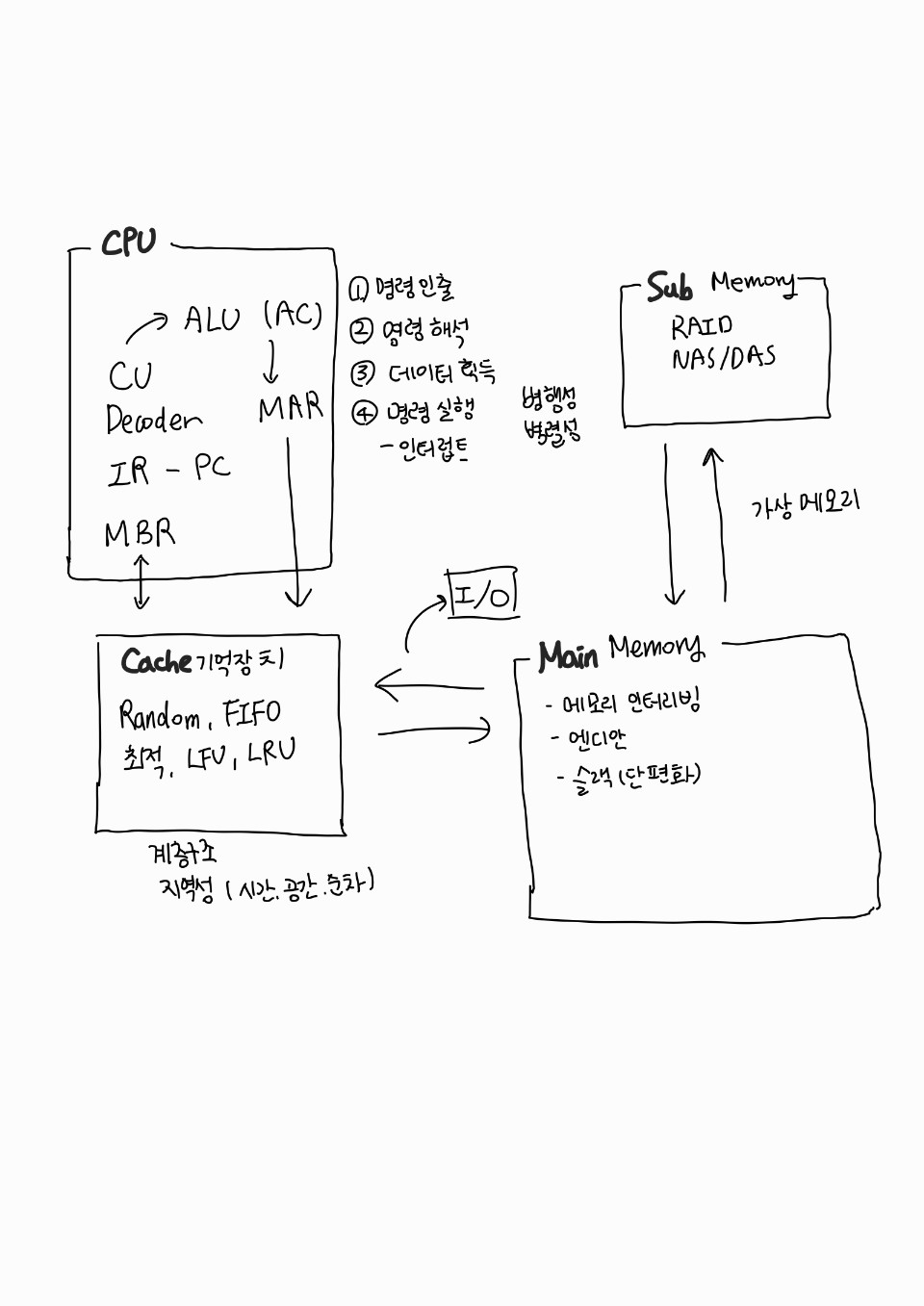

보조 기억 장치

RAID ( Redundant Array of Independent Disks )



처리속도, 데이터 보호를 목적으로 여러 DISK를 중복성을 가진 하나의 논리적인 Disk(Array)로 변환하는 저장 장치

NAS, DAS에서 사용되는 기술이다





RAID 0

데이터의 중복 없이 여러개의 디스크에 분할해서 저장

데이터 분산으로 속도를 올리기 위해 사용



RAID 1

데이터를 똑같이 유지(중복)해서 디스크에 저장한다

안전성을 위해 사용



RAID 2

자료를 bit 별로 분산해서 저장한다

1bit가 깨지더라도 나머지 bit들이 살아있게 된다

ECC(오류정정디스크) 사용 (다른 디스크)



RAID 3

RAID 2와 동일하나 byte단위로 저장

Parity 데이터를 저장한다 (같은 디스크에)



RAID 4

RAID 3과 동일하나 block단위로 저장



RAID 5

데이터와 Parity를 별도의 디스크에 저장한다

RAID 4의 병목현상을 해결



RAID 6

하나의 Parity를 두 개의 디스크에 나누어 저장







---





보조기억장치

NW Storage





DAS ( Direct Attached Storage )

• 서버에서 스토리지에 직접 연결
• 속도가 빠르다
• 네트워크를 통해 직접 연결되고 서버 기능이 없다
• ex) 학원 -> 우리집 IP (DAS)



NAS ( Network Attached Storage )

• LAN/WAN 등을 통해 네트워크에 연결
• 간접적으로 접근하지만 파일 공유 등의 서버 기능이 있다

       ex) 학원 -> 우리집 IP -> LAN -> NAS







입출력 장치

보조기억장치에서 Device에 데이터가 들어온다

Device는 DR( Data Register )에 데이터를 보내고, 상태신호는 CU( Control Unit )에 보낸다

CU는 S/C R( State/Cotnrol Register )에 상태를 보낸다

데이터는 메인 메모리에, 상태는 CPU에 간다

















인터페이스



하드웨어에서의 인터페이스

서로 다른 물체를 연결시켜주는 장치 및 기술

(입출력 장치와 내부 시스템을 연결)
